Création d'un réseau de chauffage en maison ou en appartement : dimensionner, tracer et équilibrer une distribution basse température

Un réseau de chauffage n'est pas une somme de tuyaux : c'est un système hydraulique dont chaque diamètre, chaque longueur et chaque organe de réglage conditionne la température obtenue dans une pièce. Créer ce réseau dans un logement, en neuf comme en rénovation lourde, engage la performance de la génération pour vingt ans — car une pompe à chaleur installée sur un réseau mal dimensionné consommera davantage sans jamais chauffer correctement. Cette page décrit la méthode de calcul, les arbitrages de tracé et les points de contrôle qui font la différence.

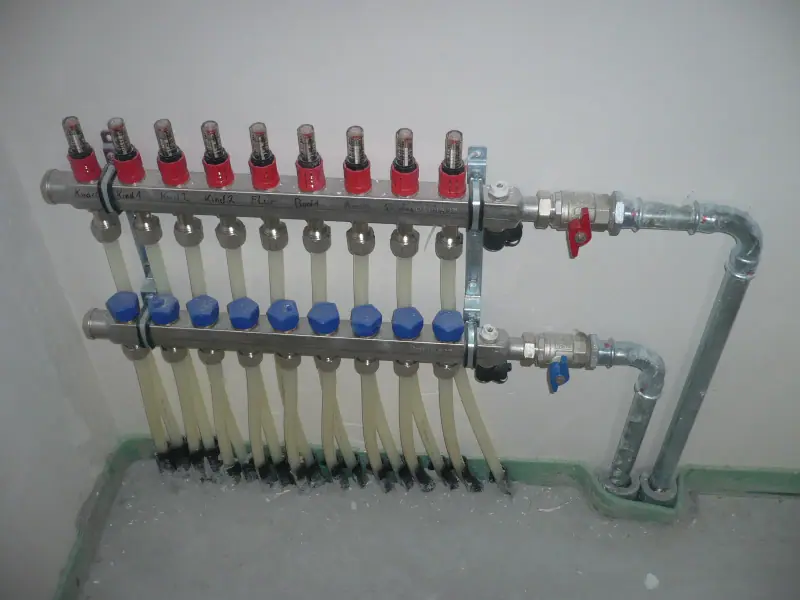

Collecteur de distribution de chauffage raccordé à ses départs
Collecteur de distribution et départs
Nourrice de chauffage équipée de ses raccords et débitmètres
Nourrice équipée et débitmètres

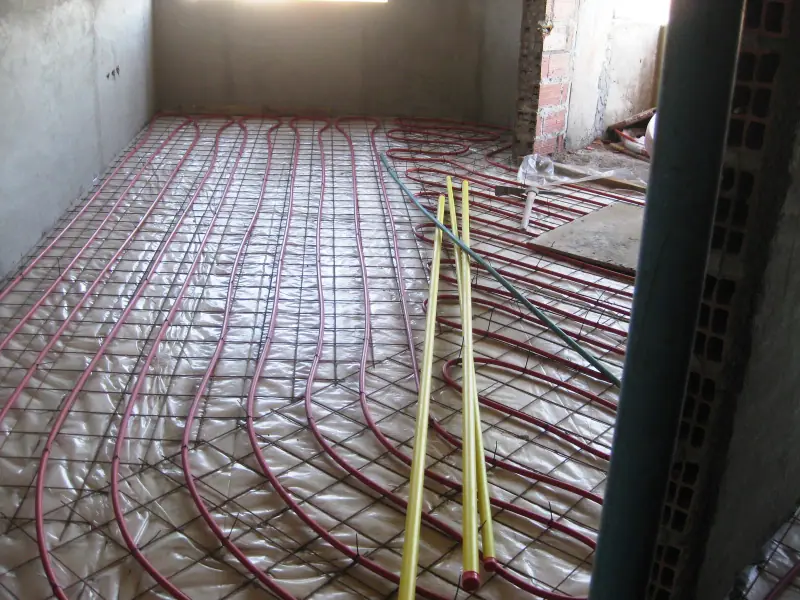

Tubes de plancher chauffant déroulés avant coulage de la chape
Tubes de boucle avant chape

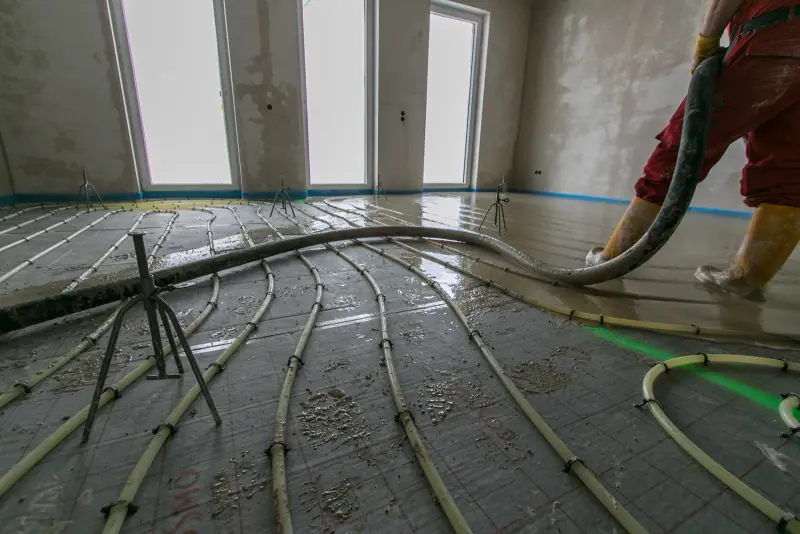

Pose des boucles d'un plancher chauffant sur plaque à plots
Pose des boucles sur plaque à plots

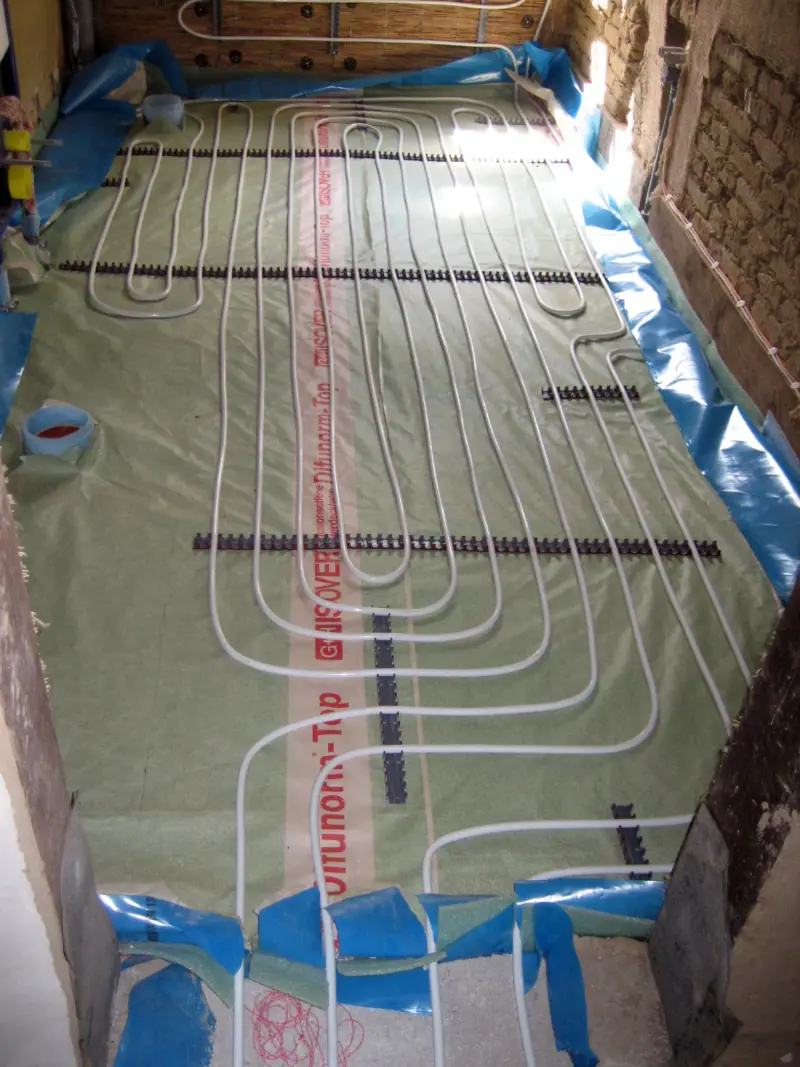

Tube de chauffage fixé au support avant enrobage
Fixation du tube au support

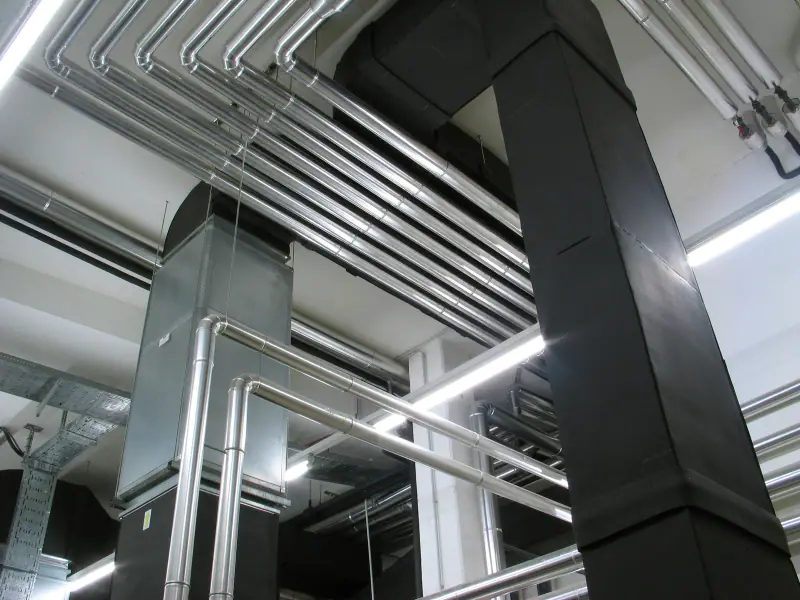

Tuyauterie de distribution en chaufferie collective
Tuyauterie de distribution primaire
Étape 1

Le calcul des déperditions précède toute décision de matériel

La première opération n'est ni le choix de la chaudière ni celui des émetteurs : c'est le calcul des déperditions, pièce par pièce, à partir des surfaces de parois, de leurs compositions réelles, des ponts thermiques et du renouvellement d'air. Ce calcul donne une puissance en watts pour chaque local, à une température extérieure de base propre au département et à l'altitude du site. Sans lui, tout dimensionnement de réseau est une supposition.

En rénovation, ce calcul doit intégrer les travaux d'isolation déjà réalisés ou programmés. Créer un réseau sur les déperditions du bâtiment avant isolation conduit systématiquement au surdimensionnement : les émetteurs seront trop grands, les débits trop faibles, et les organes de réglage travailleront en butée. La règle KWANTHIC est de calculer sur l'état final du bâtiment, isolation comprise.

Du besoin de puissance au régime d'eau

La puissance de chaque local détermine ensuite le couple surface d'émetteur / température d'eau. Un même besoin peut être couvert par un petit émetteur à 65 °C ou par un émetteur plus développé à 40 °C. Ce choix n'est pas neutre : il fixe le rendement de la génération. Une pompe à chaleur voit son coefficient de performance chuter fortement à mesure que la température de départ monte ; abaisser le régime d'eau est donc l'action la plus rentable du projet.

Le régime retenu est inscrit noir sur blanc dans le dossier technique : température de départ à la température extérieure de base, écart entre départ et retour, débit nominal par circuit. Ces trois valeurs constituent le contrat hydraulique du réseau, et servent de référence à la réception.

Étape 2

Choisir l'architecture de distribution : pieuvre, boucle ou tés successifs

Distribution en pieuvre depuis un collecteur

La distribution en pieuvre relie chaque émetteur à un collecteur central par une paire de tubes continus, sans raccord noyé. C'est l'architecture la plus fiable — aucun point de fuite dans la dalle — et la plus facile à équilibrer, puisque chaque départ dispose de son propre organe de réglage et de son propre isolement. Elle impose en revanche un local technique capable d'accueillir le collecteur et un cheminement pour un grand nombre de tubes.

En rénovation d'appartement, la pieuvre se déploie généralement en plinthe, en faux plafond ou dans une chape de ravoirage. La contrainte n'est pas le tube lui-même mais le rayon de courbure et la protection mécanique aux traversées de cloison.

Distribution par tés successifs et boucle de Tichelmann

La distribution par tés successifs consomme moins de linéaire mais rend l'équilibrage plus délicat : les émetteurs les plus proches captent l'essentiel du débit si aucun organe de réglage n'est monté à chaque piquage. Elle reste pertinente sur une antenne courte desservant deux ou trois émetteurs voisins.

La boucle de type Tichelmann, où la somme des longueurs aller et retour est identique pour chaque émetteur, s'autoéquilibre en grande partie. Elle est particulièrement adaptée aux longues façades et aux séries d'émetteurs de puissances comparables ; elle exige un linéaire supérieur, arbitrage à poser dès l'étude.

Étape 3

Matériaux, diamètres et protection du réseau contre l'embouage

Le multicouche et le PER barrière anti-oxygène dominent la distribution en logement : légers, cintrables, ils suppriment les raccords intermédiaires. Le cuivre conserve sa place en apparent et en local technique pour sa tenue mécanique et sa résistance à la température. L'acier reste réservé aux antennes de forte section. Le point non négociable est la barrière anti-oxygène : un tube plastique sans barrière laisse diffuser l'oxygène dans l'eau du réseau et provoque, en quelques saisons, la formation de boues magnétiques qui bouchent les émetteurs et détruisent les circulateurs.

Les diamètres se calculent sur le débit nécessaire et une vitesse d'écoulement maîtrisée. Trop petit, le tube génère des pertes de charge qui obligent le circulateur à forcer et créent des sifflements ; trop grand, il ralentit l'eau, favorise le dépôt et augmente inutilement le volume à porter en température.

Rinçage, désemboueur et traitement d'eau

Un réseau neuf n'est pas propre : limaille, flux de brasage et résidus de chantier circulent dès la première mise en eau. Le protocole comprend un rinçage dynamique, la pose d'un filtre à boues magnétique en amont de la génération et l'introduction d'un inhibiteur de corrosion dosé selon le volume d'eau réel de l'installation.

Sur un réseau existant partiellement conservé, l'étape de désembouage chimique puis de rinçage est obligatoire avant raccordement d'une pompe à chaleur : les boues d'un ancien circuit détruisent un échangeur neuf en une saison de chauffe.

Étape 4

Essais, équilibrage et réception : ce qui se mesure et se remet au client

Avant fermeture des saignées et coulage de chape, le réseau subit une épreuve de pression maintenue, tubes en charge, avec relevé horodaté. Cette épreuve est la seule preuve que le réseau est étanche avant d'être rendu inaccessible ; elle est réalisée sur chaque boucle et consignée.

Vient ensuite l'équilibrage : réglage de chaque organe pour obtenir le débit calculé, circuit par circuit. Un réseau non équilibré se reconnaît immédiatement — pièces surchauffées près de la génération, pièces froides en extrémité, robinets thermostatiques qui claquent. L'équilibrage n'est pas une option de confort, c'est la condition du rendement.

Le dossier remis

La réception s'accompagne d'un dossier comprenant le calcul de déperditions, le schéma hydraulique coté, le repérage des collecteurs et des départs, les procès-verbaux d'épreuve, les valeurs de réglage retenues et les relevés de température obtenus en régime établi. Ce dossier est ce qui permet, dix ans plus tard, d'intervenir sans ouvrir un mur.

Financement 2026

Aides et financement : ce qui est sourcé, ce qui ne l'est pas

La création d'un réseau de distribution n'est pas, en elle-même, une opération d'économie d'énergie éligible à un dispositif national. Elle devient finançable lorsqu'elle accompagne le remplacement d'un générateur éligible — pompe à chaleur air/eau, chauffe-eau thermodynamique, raccordement à un réseau de chaleur — ou lorsqu'elle s'inscrit dans un parcours de rénovation d'ampleur.

Ce qui est sourcé dans le référentiel KWANTHIC

Les montants publiés par KWANTHIC pour la pompe à chaleur air/eau, le chauffe-eau thermodynamique et le parcours accompagné de rénovation d'ampleur proviennent du référentiel central du projet, daté et vérifié. Un réseau de distribution créé dans le cadre de l'une de ces opérations est traité dans le devis de l'opération correspondante, et non comme une aide autonome.

À CHIFFRER : Part du coût de création du réseau de distribution retenue dans l'assiette d'une opération éligible (pompe à chaleur, réseau de chaleur, rénovation d'ampleur) : À CHIFFRER au cas par cas, sur pièces, selon la nature de l'opération et le référentiel applicable à la date du devis. Aucun montant n'est publié ici tant qu'il n'est pas sourcé et daté.

Référentiel d'aides KWANTHIC vérifié le 2026-08-02. Aucun montant n'est publié sur cette page tant qu'il n'est pas issu d'une source officielle datée. Les dispositifs, plafonds et conditions sont susceptibles d'évoluer : seule l'instruction du dossier fait foi.

Questions fréquentes

Les réponses aux questions que l'on nous pose le plus souvent

Oui dans de nombreux cas : distribution en plinthe technique, en faux plafond ou en apparent gainé. Le choix dépend de la hauteur sous plafond disponible, de l'épaisseur de ravoirage et de l'acceptation esthétique. Le tracé est arbitré à l'étude, pas improvisé au chantier.

Oui. Un réseau neuf contient des résidus de fabrication et de pose, et une installation vit ensuite avec des appoints d'eau. Le filtre à boues magnétique protège l'échangeur et le circulateur, qui sont les organes les plus coûteux à remplacer.

Non. Il permet le régime d'eau le plus bas mais impose une épaisseur, une inertie et une réversibilité limitée. Dans un logement rénové par pièces, des émetteurs surdimensionnés à basse température atteignent des performances comparables avec une réactivité supérieure.

Le plus bas que les émetteurs permettent d'atteindre. Plus la température de départ est basse à la température extérieure de base, meilleur est le coefficient de performance. Le régime cible est déterminé par le calcul de déperditions et la surface d'émission réellement installable, pièce par pièce.

La durée dépend du linéaire, du nombre d'émetteurs et de l'accessibilité des passages. L'étude de dimensionnement, l'épreuve de pression et l'équilibrage sont des étapes incompressibles : les supprimer ne fait pas gagner du temps, cela reporte le problème sur la première saison de chauffe.
