Réaliser le réseau électrique d'un logement, ce n'est pas tirer des câbles jusqu'aux prises : c'est construire une architecture de circuits dont chacun a une fonction, une section, une protection et une place identifiée dans le tableau. Cette architecture se décide avant la première saignée, parce qu'elle conditionne le confort d'usage pendant trente ans, la sécurité des personnes et la capacité du logement à accueillir plus tard une pompe à chaleur, une borne de recharge ou une production photovoltaïque. Cette page décrit la méthode retenue par KWANTHIC, du repérage des usages jusqu'à la remise du dossier.
La conception commence par un relevé des usages réels : nombre de pièces, positionnement du mobilier, appareils spécialisés existants et prévisibles, points de commande souhaités. De ce relevé découle le découpage en circuits — éclairage, prises de courant, circuits spécialisés de cuisine, appareils de lavage, chauffage, extérieur — chacun protégé séparément afin qu'un défaut isolé n'éteigne pas le logement entier.

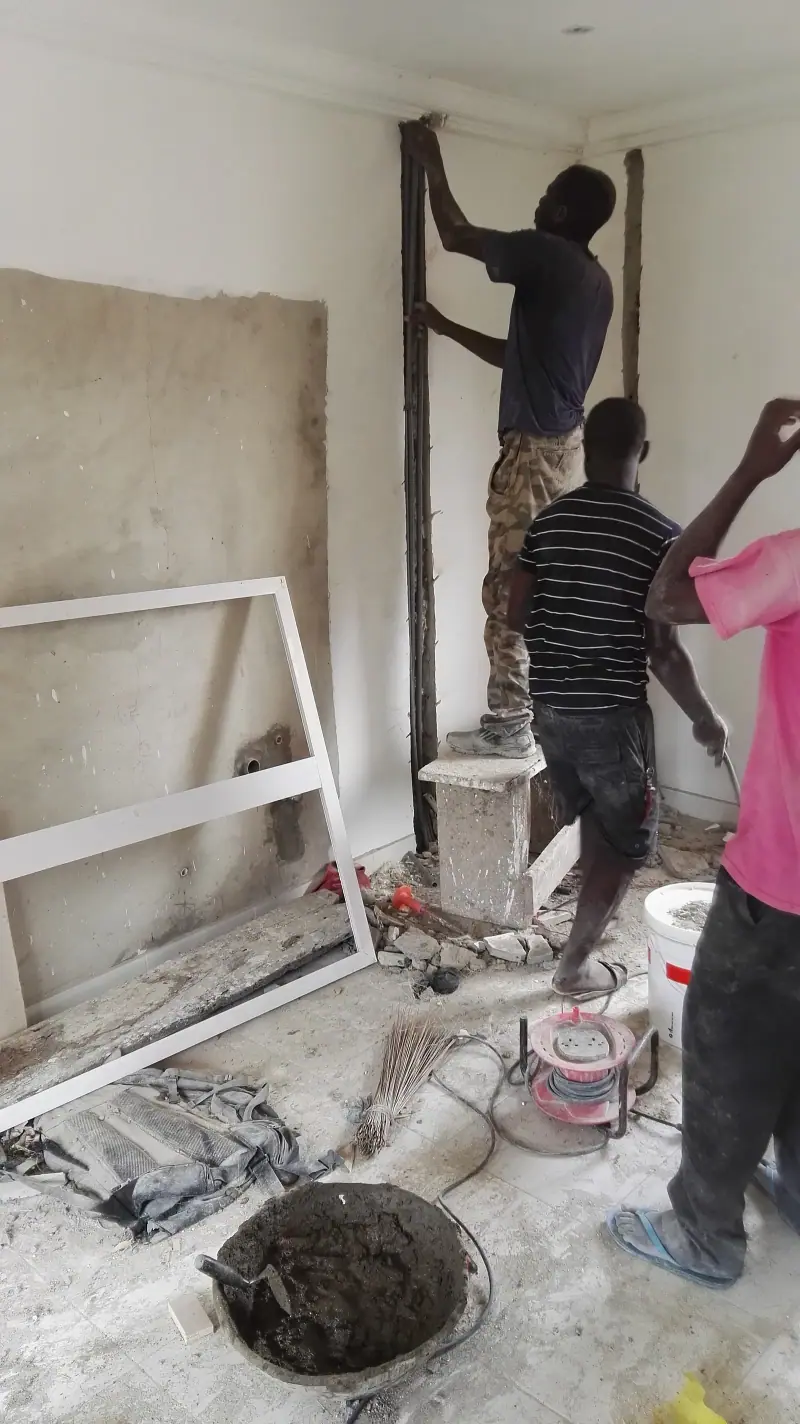

Ce découpage est arbitré au plan, pas au chantier. Un circuit ajouté après coup, faute d'anticipation, se traduit par une saignée supplémentaire, un rebouchage visible et parfois un tableau saturé qu'il faut remplacer. La règle KWANTHIC est de dessiner le schéma unifilaire complet, tableau compris, avant l'ouverture des parois.

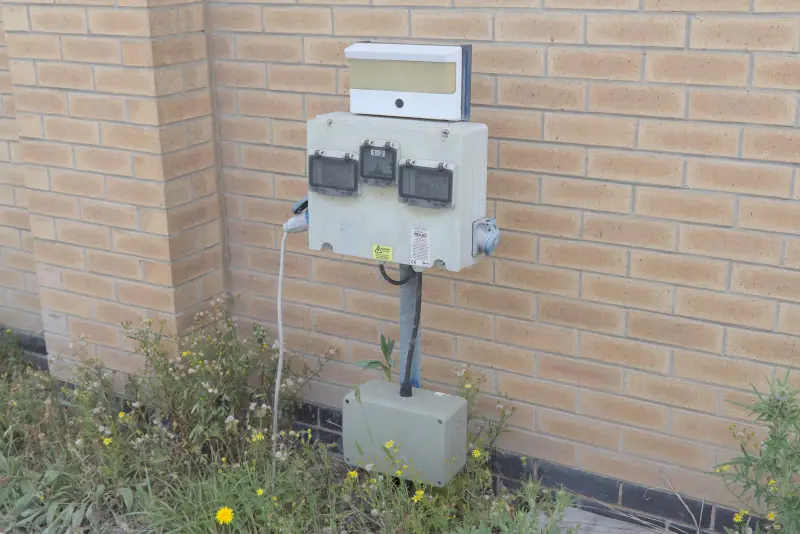

Une installation conçue aujourd'hui doit accepter demain une borne de recharge, une pompe à chaleur, un ballon thermodynamique ou un onduleur photovoltaïque. Cela se prépare par des réserves de place dans le tableau, un fourreau en attente vers le garage ou le local technique, et une puissance de raccordement cohérente avec la trajectoire du logement.
Ces réserves coûtent une fraction du prix d'une reprise ultérieure. Elles sont systématiquement proposées au client, chiffrées à part, afin qu'il arbitre en connaissance de cause.

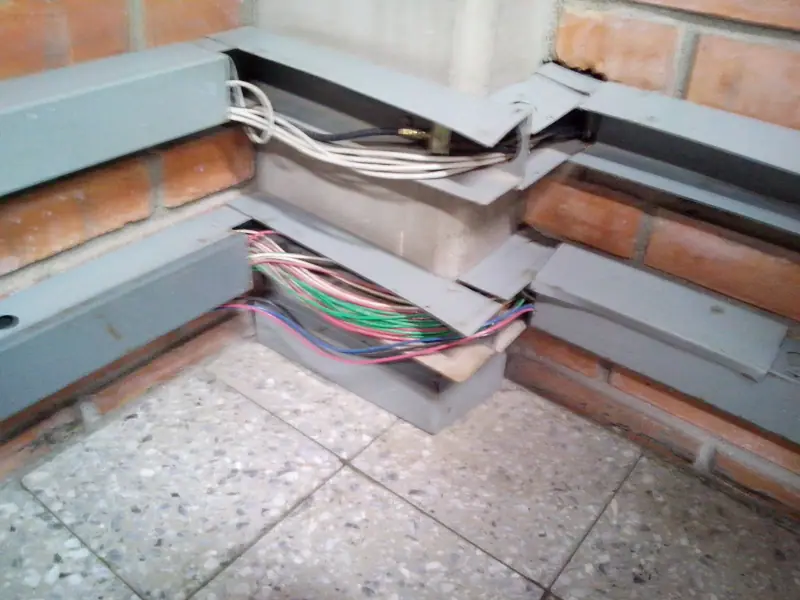

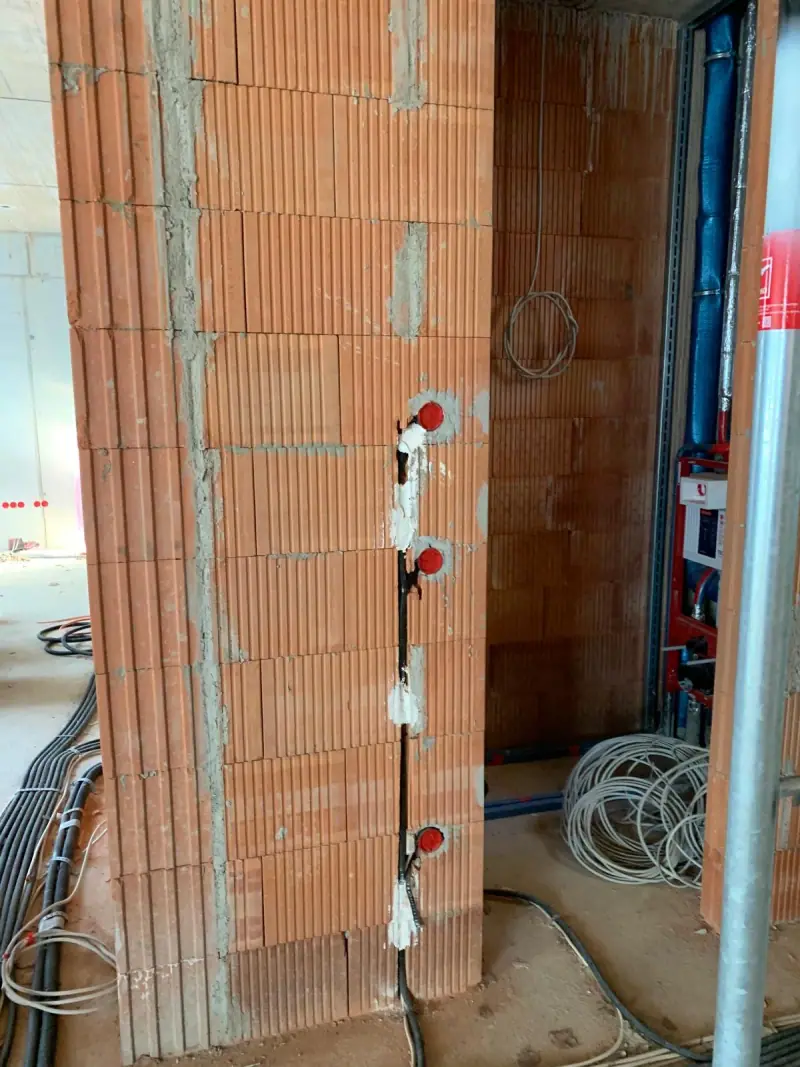

Les conducteurs cheminent sous conduit ou sous goulotte, dans des tracés horizontaux et verticaux repérables, jamais en diagonale : cette discipline permet, des années plus tard, de percer un mur sans couper un câble. Les traversées de parois sont protégées mécaniquement et rebouchées avec un matériau compatible avec la performance thermique et acoustique de la paroi.
La section des conducteurs découle du courant admissible du circuit, de sa longueur et du mode de pose. Un circuit long alimenté par une section insuffisante génère une chute de tension qui fait clignoter les luminaires et chauffer les connexions. Le calcul de chute de tension fait partie de l'étude, il n'est pas déduit d'une habitude de chantier.
Toute connexion doit rester accessible : les boîtes de dérivation sont posées à des emplacements repérés, jamais enfermées derrière un doublage plein. Une connexion inaccessible est une panne future que l'on ne pourra diagnostiquer qu'en ouvrant une cloison.
En appartement, l'espace de cheminement est plus contraint : plinthes techniques, faux plafonds de circulation et gaines existantes sont exploités en priorité, ce qui suppose de vérifier le règlement de copropriété avant toute intervention sur une partie commune.
La protection des personnes repose sur trois piliers indissociables : une prise de terre de qualité mesurée, une liaison équipotentielle principale reliant les éléments conducteurs du bâtiment, et des dispositifs différentiels à haute sensibilité répartis en tête des circuits. L'absence ou la faiblesse de l'un de ces trois piliers rend les deux autres inopérants.
La valeur de la prise de terre se mesure, elle ne s'estime pas. Une mesure conforme est consignée au dossier ; une mesure défavorable impose la reprise du dispositif de terre avant tout raccordement, quelle que soit la qualité du reste de l'installation.
Dans les salles d'eau, les règles de volumes déterminent ce qui peut être installé et à quelle distance des points d'eau. Un appareillage placé dans un volume qui ne l'autorise pas constitue un risque direct d'électrisation, et sera relevé lors de tout diagnostic ultérieur.
La liaison équipotentielle locale reliant les canalisations métalliques et les éléments conducteurs de la pièce est vérifiée et consignée. Elle est fréquemment absente dans les logements anciens rénovés par étapes.
Avant mise sous tension définitive, l'installation subit une série de vérifications : continuité des conducteurs de protection, mesure d'isolement, contrôle du fonctionnement des dispositifs différentiels par déclenchement, vérification de la polarité et du serrage des connexions au tableau. Ces essais sont réalisés appareillage en place, pas sur un câblage nu.

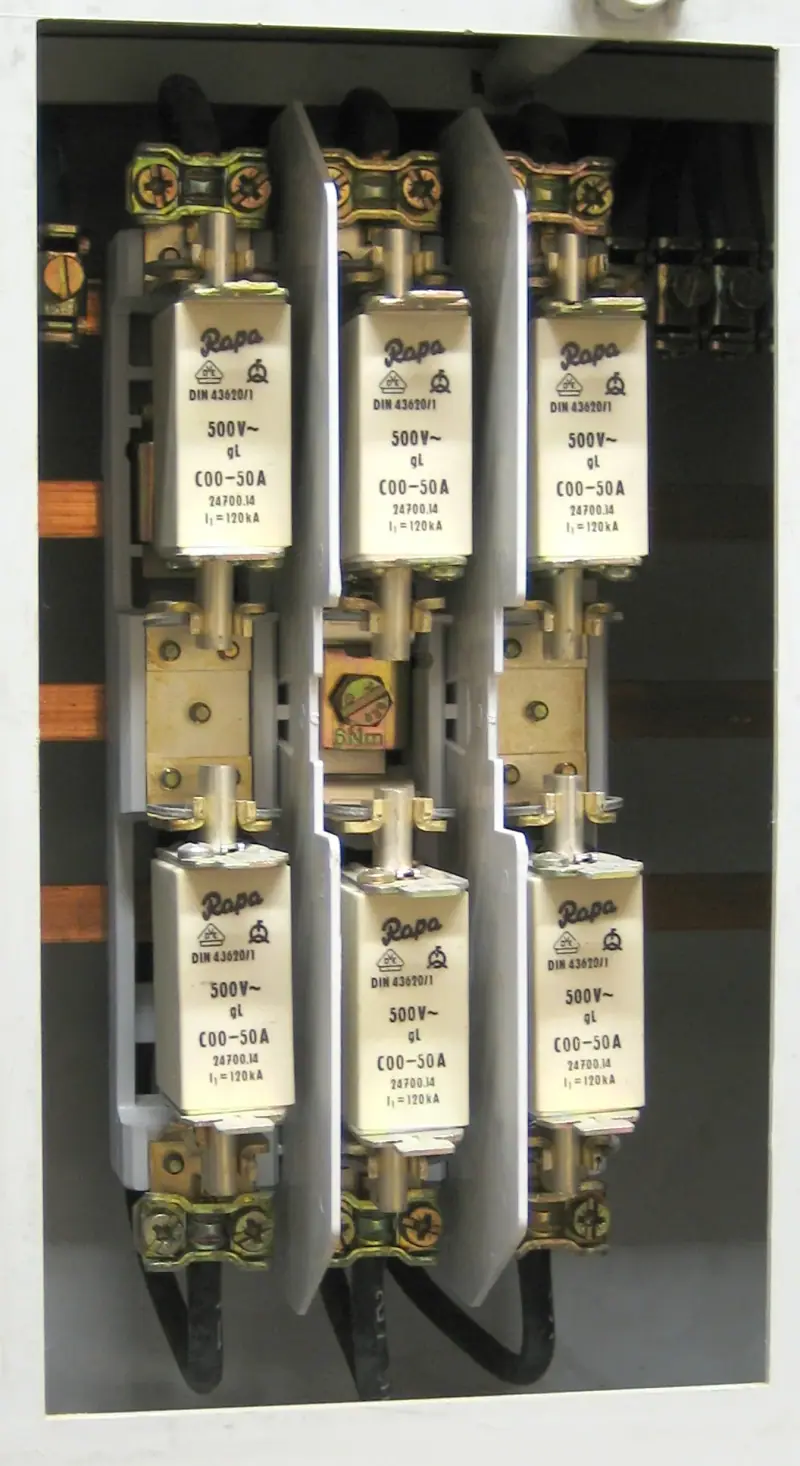

Le tableau est ensuite repéré durablement : chaque protection porte l'indication du circuit qu'elle dessert, en clair et non par abréviation privée. Un repérage lisible réduit le temps de diagnostic d'une panne de plusieurs heures à quelques minutes.
Le dossier remis comprend le schéma unifilaire à jour, le plan de repérage des circuits, les relevés d'essais, la mesure de terre, la liste des matériels installés avec leurs références, et les documents d'attestation applicables à l'opération. C'est ce dossier qui permet à un tiers d'intervenir en sécurité, et au propriétaire de justifier de l'état de son installation lors d'une vente ou d'une mise en location.
La réalisation d'un réseau électrique n'est pas, en soi, une opération d'économie d'énergie : elle n'ouvre donc pas droit à un dispositif national dédié. Elle devient finançable lorsqu'elle est indispensable à une opération éligible — alimentation d'une pompe à chaleur, d'un chauffe-eau thermodynamique, d'une borne de recharge — ou lorsqu'elle s'inscrit dans un parcours accompagné de rénovation d'ampleur.
Les montants publiés par KWANTHIC pour la pompe à chaleur air/eau, le chauffe-eau thermodynamique et le parcours accompagné de rénovation d'ampleur proviennent du référentiel central du projet, daté et vérifié. Les travaux électriques strictement nécessaires à l'alimentation de l'équipement éligible sont traités dans le devis de cette opération, et non comme une aide autonome.
Référentiel d'aides KWANTHIC vérifié le 2026-08-02. Aucun montant n'est publié sur cette page tant qu'il n'est pas issu d'une source officielle datée. Les dispositifs, plafonds et conditions sont susceptibles d'évoluer : seule l'instruction du dossier fait foi.
La réponse dépend de l'état du réseau existant : présence et qualité de la terre, section des conducteurs, nature des isolants, capacité du tableau. Un diagnostic préalable départage la reprise partielle de la réfection complète ; une reprise partielle sur un réseau sans terre exploitable n'a pas de sens.
Le nombre découle des usages : éclairage, prises, circuits spécialisés de cuisine, appareils de lavage, chauffage, extérieur, et réserves pour les équipements futurs. Multiplier les circuits améliore la disponibilité du logement en cas de défaut ; les regrouper à l'excès transforme un incident local en coupure générale.
Pour une installation neuve destinée à être mise en service par le gestionnaire de réseau, une attestation de conformité visée par l'organisme agréé est requise. KWANTHIC prépare le dossier correspondant et réalise les essais préalables.
Oui dans de nombreux logements : plinthes techniques, moulures, doublages et faux plafonds permettent un cheminement propre. Le choix se fait au regard de l'esthétique acceptée, des épaisseurs disponibles et de la nature des parois.
Pas nécessairement. Un phasage par zones, avec une alimentation provisoire sécurisée, permet de maintenir l'occupation dans la plupart des cas. Le phasage est décrit dans le devis, avec les périodes de coupure prévues.
